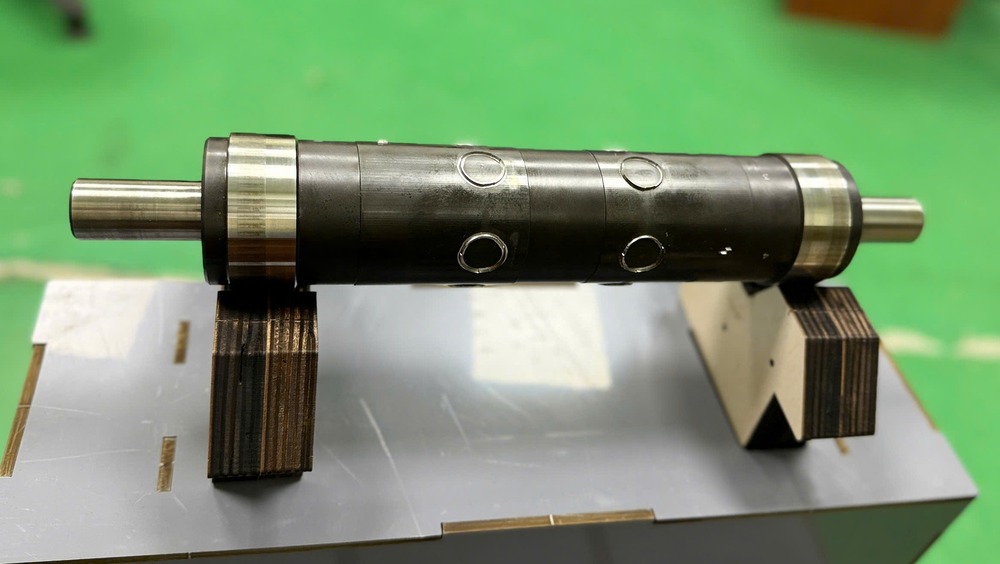

1. 솔리드 원형 로터리 다이 (Rotary Die) – H1.2 × 25° – 62 HRC

• 롤러형 커터 – Rotary Die

• 실크 인쇄 보호 필름 테이프 컷팅

• 칼날 높이: 1.2 mm

• 칼날 각도: 25°

• 경도: 62 HRC

Rotary die(또는 rotary knife / rotary cutter)는 회전하는 금형 표면 위를 소재가 통과하면서 종이, 카톤 또는 얇은 소재를 절단하는 회전식 금형입니다. 평면 칼날(flat die)과 달리, 로터리 다이는 소재가 축을 따라 이동하는 동안 연속 절단이 가능합니다.

적용 분야 (응용)

2. 실크 인쇄 보호 필름 테이프 컷팅

3. 라벨, 접착 포장재, 카톤 박스(롤 타입), 데칼, 종이 봉투 등 → 롤 형태(web-fed)로 공급되며 고속 연속 절단이 필요한 소재

4. 장점

• 처리 속도가 매우 빠름: 대량 생산에 특히 적합

• 높은 절단 정밀도: 롤 소재 가공에 최적화

• 마모가 적음: 회전 구동 방식의 롤러 장비와 결합 시 수명 향상

5. 제작 소재

• 일반적으로 D2, SKD11, SKD12, DC53 등 고경도 공구강 사용

• 요구되는 내구성 및 내마모성에 따라 소재 선택

6. 로터리 다이 vs 평면 베딩 다이(Flat Die / Pinnacle) 비교

실제 적용 산업
